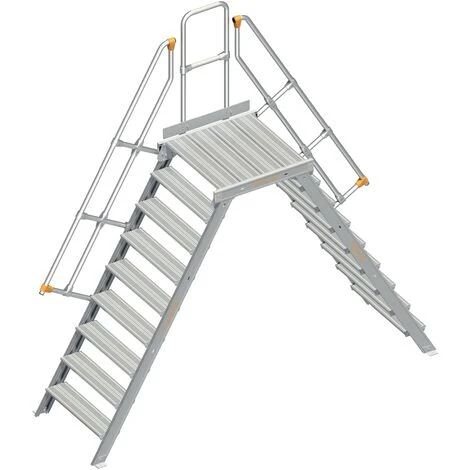

Layher 114 Übergang Stationär 60° 80cm 9 Stufen

Eigenschaften

• Art des Zubehörs für Gerüste: Rad

Beschreibung by Topleiter.de

Entspricht der DIN EN 131 – Die BGI 694 ist zu beachten!

• Stationär: Für Übergänge an Behältern,Maschinen,Förderbändern,Montagestraßen usw. (Standardausführung)
• Stufenprofil trittsicher gerieft
• Handlauf aus Ø 40mm Rundrohren mit Alu-Gussverbinder als Verbindungselement
• Befestigung mit Auflagewinkeln am Treppenfuß
• Die Lieferung der Layher Treppen erfolgt vormontiert – kein zeitraubender Bausatz!
• Handläufe sind nicht im Lieferumfang enthalten und können gegen Mehrpreis bestellt werden

Technische Daten:

• Stufenbreite: 0,6m bzw 0,8m
• Treppenbreite: Stufenbreite + 0,10m bei einseitigem Handlauf + Traversenüberstand (rollbar); Stufenbreite + 0,13m bei beidseitigem Handlauf + Traversenüberstand (rollbar)
• Stufentiefe: 200mm, trittsicher gerieft
• Lichte Weite: 0,55m
• Plattformlänge: 0,80m
• Neigung: 55°
• Senkrechte Höhe: Max. 4,00m (Maßangabe von Boden bis Oberkante Plattformwange)
• Stufenabstand: 225mm
• Handlauf: Die DIN EN ISO 14122-3 ist zu beachten! Demnach ist bei einer Treppe mit 45° Neigung mindestens einseitig ein Handlauf vorgeschrieben
• Bei 45° Neigung und einem Wandabstand von > 200mm oder bei 60° muss ein beidseitiger Handlauf vorhanden sein
• Zulässige Belastung: Stufenbelastung max. 150kg
• Gesamtbelastung max. 300kg
• Alle Maße sind Richtwerte
• Technische Änderungen vorbehalten
• Lieferung inkl. Montagezeichnung

Bitte bei der Bestellung im Feld “Mitteilung an uns” bei Bedarf vermerken

• Die senkrechte Höhe ist auf Wunsch zu kürzen
• Auch in rollbare Ausführung erhältlich: Als Montagebühne,Wartungs- und Kontrollgerät – Traverse und Lenkrollen mit Feststeller,der Rad und Gabelkopf blockiert (Preis auf Anfrage)

Stufenzahl	3	4	5	6	7	8	9	10
Senkrechte Höhe bei 55° (m)	0,62	0,85	1,07	1,30	1,53	1,75	1,98	2,20
Ausladung (m)	1,67	2,00	2,30	2,62	2,94	3,25	3,57	3,88
Stufenbreite 0,60 m
Gewicht (kg)	30,9	34,1	37,8	42,0	53,2	60,4	67,6	76,8
Artikel-Nr.	1146.203	1146.204	1146.205	1146.206	1146.207	1146.208	1146.209	1146.210
Stufenbreite 0,80 m
Gewicht (kg)	36,4	40,7	45,8	51,1	63,4	71,7	80,0	90,3
Artikel-Nr.	1140.023	1140.024	1140.025	1140.026	1140.027	1140.028	1140.029	1140.030
