GÜNZBURGER STEIGTECHNIK Günzburger Überstieg 60° Inkl. Einen Handlauf, Stufenbreite 800mm, 2×3 Stufen

Eigenschaften

• Länge: 80.0
• Breite: 80.0
• Material: Metall
• Höhe: 0.0011

Beschreibung by Topleiter.de

Treppen Bauart-geprüft, Fertigung in Anlehnung an europäische Norm DIN EN ISO 14122

• Stufenbreite: 600 – 800 – 1000 mm
• Plattformlänge: 460 mm
• Untere Holmenden mit Fußwinkeln zur Bodenbefestigung
• Überstieg gemäß technischer Beschreibung und Normen laut allgemeiner Information am Kapitelanfang
• Größere Plattformen und Sonderabmessungen fertigen wir gerne auf Anfrage
• Zwischenmaße liefern wir ohne Aufpreis
• Standardausführung ist Aluminium geriffelt
• Andere Beläge gegen Mehrpreis (Aluminium stark geriffelt, Aluminium-Lochblech,Aluminium-Gitterrost eloxiert, Stahl-Gitterrost und Stahl-Lochblech)

Hinweis:
Zweiter Handlauf gegen Mehrpreis (Auf Anfrage)

Infotext:
Option: Fahrbarer Überstieg: Bitte geben Sie bei Ihrer Bestellung die Option Fahrwerk an. Bei einer nachträglichen Ausstattung des bereits gelieferten Überstiegs ist ein Umbau im Werk erforderlich.

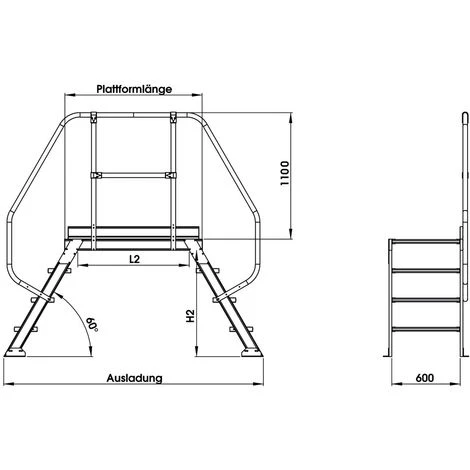

Stufenanzahl	3	4	5	6	7	8	9	10	11
Lichte Höhe H2 (mm)	680	930	1170	1415	1660	1890	2120	2350	2580
Plattformweite L2 (mm)	741
Gesamthöhe (mm)	1955	2205	2445	2690	2935	3195	3395	3625	3855
Ausladung (mm)	1845	2082	2342	2652	2912	3182	3442	3712	3972
Artikelnummern
Stufenbreite 600/240	600903	600904	600905	600906	600907	600908	600909	600910	600911
Stufenbreite 800/240	600913	600914	600915	600916	600917	600918	600919	600920	600921
Stufenbreite 1000/240	600923	600924	600925	600926	600927	600928	600929	600930	600931
Zweiter Handlauf gegen Mehrpreis	600963	600964	600965	600966	600967	600968	600969	600970	600971

Option( Auf Anfrage):

Fahrbarer Überstieg: Bitte geben Sie bei Ihrer Bestellung die Option Fahrwerk an. bei einer nachträglichen Ausstattung des bereits gelieferten Überstiegs ist ein Umbau im Werk erforderlich.

Fahrwerk: Bestehend aus 2 gelben Traversen mit je 2 Lenkrollen ø160mm mit Feststeller. Traversenbreite bei 3-7 Stufen 1190mm, bei 8-11 Stufen 1570mm. Bei Überstiegen in fahrbarer Ausführung verringert sich die lichte Höhe durch die Traversen um 200mm.

Artikelnummer
Fahrwerk	300912
