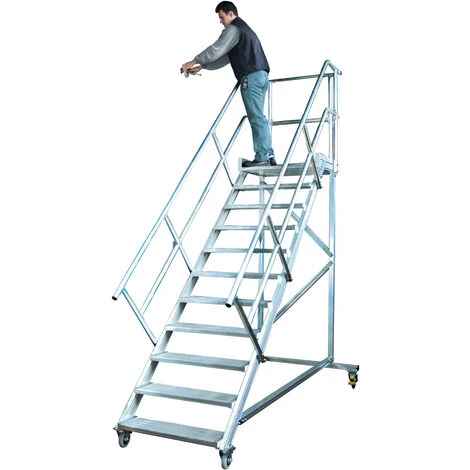

Euroline 513 Wartungsbühne 45° 1000mm Stufenbreite 17 Stufen

Eigenschaften

• Material: Metall
• Farbe: Grau
• Form: Rechts
• Höhe: 1.1

Beschreibung by Topleiter.de

• Aluminium-Wartungsbühnen als sicheres und flexibles Arbeitsmittel
• Lieferung mit einseitigem Geländer (zweites Geländer sowie Stirngeländer gegen Aufpreis)
• Ab einer Steighöhe von 500mm sowie einem Luftspalt >200mm, zwischen Konstruktion und bauseitigem Objekt, ist gemäß DIN EN ISO 14122 an der entsprechenden Seite ein Geländer einzusetzen
• Geländer inkl. Knieleiste
• Podestgeländer (Höhe 1100mm) inkl. Fuß- und Knieleiste

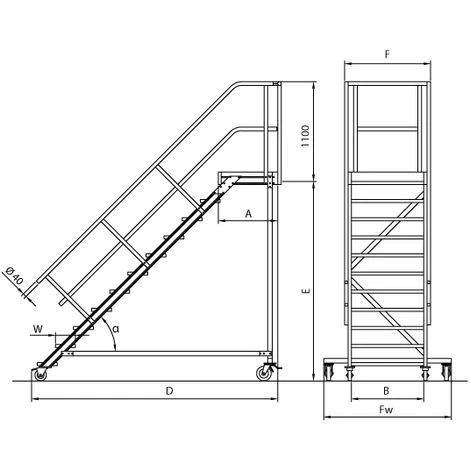

• Podestlänge (A): 720mm;
• 2 Lenkrollen Ø=125mm mit Festellern am Steigteil
• 2 Lenkrollen Ø=160mm mit Festellern am Stützteil
• Fahrwerk am Stützteil
• Podest lässt sich mit Podestverlängerung um jeweils 240mm bis max. 3120mm verlängern
• Lieferung in vormontierten Baugruppen
• Stufenbreite (B): 600 – 800 – 1000mm
• Stranggepresste Aluminiumprofile mit hohen Festigkeiten
• Gesamtbelastung 300kg (höhere Belastung auf Anfrage)
• Maximale Stufenbelastung 150kg
• Sonderabmessungen fertigen wir gerne auf Anfrage
• Die Fertigung erfolgt in Anlehnung an die DIN EN ISO 14122

Bitte beachten: als Zubehör erhältlich

• Für Podestverlängerung: bitte kaufen Sie zusätzlich Verlängerung je nach Stufenbreite – E511600, E511800 oder E5111000
• Bei Podestverlängerung: bitte kaufen Sie zusätzlich Geländerverlängerung E512 (bei beidseitigem Geländer doppelt kaufen)
• Bei abweichendem Stufenbelag: bitte kaufen Sie zusätzlich den gewünschten Belag (pro Stufe einen Belag)

Bitte bei der Bestellung im Feld “Mitteilung an uns” unbedingt vermerken

• Die senkrechte Höhe ist auf Wunsch zu kürzen
• Die Podestlänge (A) ist auf Wunsch zu kürzen
• Geländer: links oder rechts
• Ausstieg wahlweise links,rechts oder stirnseitig
• Fahrwerkbreite: Standard oder schmal
• Zentralfeststellung: Ja oder nein

Stufenbelag

• Standardmäßige Ausführung: Alu gerieft
• Auf Wunsch: Stahl Gitterrost, Stahl Lochblech, Alu Gitterost oder Alu Lochblech
• Bitte beachten Sie: Die gewünschte Stufenanzahl erfordert die gleiche Anzahl an Stufenbelag!



Stufenanzahl	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
Senkrechte Höhe E (m)	0,88	1,10	1,32	1,54	1,76	1,98	2,20	2,42	2,64	2,86	3,08	3,30	3,52	3,74	3,96
Ausladung D (mm)	1634	1854	2074	2294	2514	2734	2954	3174	3394	3614	3834	4054	4274	4494	4714
Fahrwerkbreite Fw (m)	1,00	1,00	1,40	1,40	1,40	1,40	1,60	1,60	1,60	1,60	1,60	1,80	1,80	1,80	1,80
Artikelnummer
600mm Stufenbreite B	5134104	5134105	5134106	5134107	5134108	5134109	5134110	5134111	5134112	5134113	5134114	5134115	5134116	5134117	5134118
800mm Stufenbreite B	5134204	5134205	5134206	5134207	5134208	5134209	5134210	5134211	5134212	5134213	5134214	5134215	5134216	5134217	5134218
1000mm Stufenbreite B	5134304	5134305	5134306	5134307	5134308	5134309	5134310	5134311	5134312	5134313	5134314	5134315	5134316	5134317	5134318
