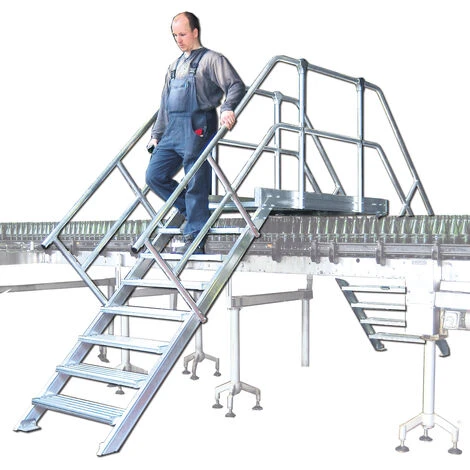

Euroline 512 Übergang 60° 800mm Stufenbreite 2×9 Stufen

Eigenschaften

• Material: Metall
• Farbe: Grau
• Form: Rechts
• Höhe: 1.1

Beschreibung by Topleiter.de

• Mobile und stationäre Übergänge aus Aluminium für Hindernisse aller Art
• Lieferung mit einseitigem Geländer (zweites Geländer gegen Aufpreis)
• Ab einer Steighöhe von 500mm sowie einem Luftspalt >200mm, zwischen Konstruktion und bauseitigem Objekt, ist gemäß DIN EN ISO 14122 an der entsprechenden Seite ein Geländer einzusetzen
• Podestgeländer (Höhe 1100mm) inkl. Fuß- und Knieleiste
• Stationäre Ausführung mit  8 Befestigungswinkeln unten (2 pro Holm)
• Lieferbar als mobile Ausführung mit 2 fahrbaren Quertraversen (5170400)
• Podestlänge (A): 720mm; Lichtes Längenmaß (H): 440mm
• Podest lässt sich mit Podestverlängerung um jeweils 240mm bis max. 3120mm verlänger
• Lieferung in vormontierten Baugruppen
• Stufenbreite (B): 600 – 800 – 1000mm
• Stranggepresste Aluminiumprofile mit hohen Festigkeiten
• Gesamtbelastung 300kg (höhere Belastung auf Anfrage)
• Maximale Stufenbelastung 150kg
• Sonderabmessungen fertigen wir gerne auf Anfrage
• Die Fertigung erfolgt in Anlehnung an die DIN EN ISO 14122

Bitte beachten: als Zubehör erhältlich

• Für mobile Übergänge: bitte kaufen Sie zusätzlich die Mobile Ausführung 5170400 ein
• Für Podestverlängerung: bitte kaufen Sie zusätzlich Verlängerung je nach Stufenbreite E511600, E511800 oder E5111000
• Bei Podestverlängerung: bitte kaufen Sie zusätzlich Geländerverlängerung E512 (bei beidseitigem Geländer doppelt kaufen)
• Bei abweichendem Stufenbelag: bitte kaufen Sie zusätzlich den gewünschten Belag (pro Stufe einen Belag)

Bitte bei der Bestellung im Feld “Mitteilung an uns” unbedingt vermerken

• Die senkrechte Höhe bzw. lichte Höhe (I) ist auf Wunsch zu kürzen
• Die Podestlänge (A) bzw. lichte Länge (H) ist auf Wunsch zu kürzen
• Geländer: links oder rechts

Stufenbelag

• Standardmäßige Ausführung: Alu gerieft
• Auf Wunsch: Stahl Gitterrost, Stahl Lochblech, Alu Gitterost oder Alu Lochblech
• Bitte beachten Sie: Die gewünschte Stufenanzahl erfordert die gleiche Anzahl an Stufenbelag!



Stufenanzahl	2×4	2×5	2×6	2×7	2×8	2×9	2×10
Lichte Höhe I (m)	0,96	1,21	1,46	1,71	1,96	2,21	2,46
Ausladung D (m)	1,77	2,06	2,35	2,64	2,92	3,21	3,50
Artikelnummern
600mm Stufenbreite B	5126104	5126105	5126106	5126107	5126108	5126109	5126110
800mm Stufenbreite B	5126204	5126205	5126206	5126207	5126208	5126209	5126210
1000mm Stufenbreite B	5126304	5126305	5126306	5126307	5126308	5126309	5126310
