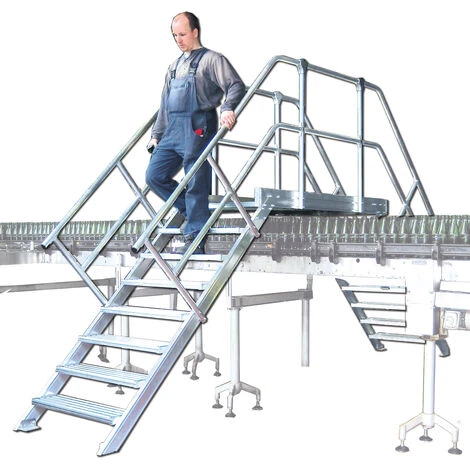

Euroline 512 Übergang 45° 800mm Stufenbreite 2×9 Stufen

Eigenschaften

• Material: Metall
• Farbe: Grau
• Form: Rechts
• Höhe: 1.1

Beschreibung by Topleiter.de

• Mobile und stationäre Übergänge aus Aluminium für Hindernisse aller Art
• Lieferung mit einseitigem Geländer (zweites Geländer gegen Aufpreis)
• Ab einer Steighöhe von 500mm sowie einem Luftspalt >200mm, zwischen Konstruktion und bauseitigem Objekt, ist gemäß DIN EN ISO 14122 an der entsprechenden Seite ein Geländer einzusetzen
• Geländer inkl. Knieleiste
• Podestgeländer (Höhe 1100mm) inkl. Fuß- und Knieleiste
• Stationäre Ausführung mit  8 Befestigungswinkeln unten (2 pro Holm)
• Lieferbar als mobile Ausführung mit 2 fahrbaren Quertraversen (5170400)
• Podestlänge (A): 720mm; Lichtes Längenmaß (H): 390mm
• Podest lässt sich mit Podestverlängerung um jeweils 240mm bis max. 3120mm verlänger
• Lieferung in vormontierten Baugruppen
• Stufenbreite (B): 600 – 800 – 1000mm
• Stranggepresste Aluminiumprofile mit hohen Festigkeiten
• Gesamtbelastung 300kg (höhere Belastung auf Anfrage)
• Maximale Stufenbelastung 150kg
• Sonderabmessungen fertigen wir gerne auf Anfrage
• Die Fertigung erfolgt in Anlehnung an die DIN EN ISO 14122

Bitte beachten: als Zubehör erhältlich

• Für mobile Übergänge: bitte kaufen Sie zusätzlich die Mobile Ausführung 5170400 ein
• Für Podestverlängerung: bitte kaufen Sie zusätzlich Verlängerung je nach Stufenbreite E511600, E511800 oder E5111000
• Bei Podestverlängerung: bitte kaufen Sie zusätzlich Geländerverlängerung E512 (bei beidseitigem Geländer doppelt kaufen)
• Bei abweichendem Stufenbelag: bitte kaufen Sie zusätzlich den gewünschten Belag (pro Stufe einen Belag)

Bitte bei der Bestellung im Feld “Mitteilung an uns” unbedingt vermerken

• Die senkrechte Höhe bzw. lichte Höhe (I) ist auf Wunsch zu kürzen
• Die Podestlänge (A) bzw. lichte Länge (H) ist auf Wunsch zu kürzen
• Geländer: links oder rechts

Stufenbelag

• Standardmäßige Ausführung: Alu gerieft
• Auf Wunsch: Stahl Gitterrost, Stahl Lochblech, Alu Gitterost oder Alu Lochblech
• Bitte beachten Sie: Die gewünschte Stufenanzahl erfordert die gleiche Anzahl an Stufenbelag!



Stufenanzahl	2×4	2×5	2×6	2×7	2×8	2×9	2×10
Lichte Höhe I (m)	0,84	1,06	1,28	1,50	1,72	1,94	2,16
Ausladung D (m)	2,34	2,78	3,22	3,66	4,10	4,54	4,98
Artikelnummer	5124204	5124205	5124206	5124207	5124208	5124209	5124210
