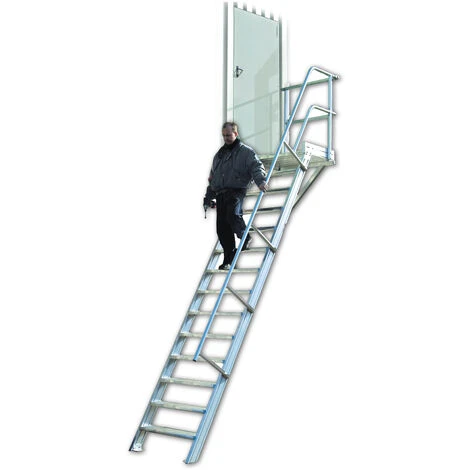

Euroline 511 Podesttreppe 60° 600mm Stufenbreite 16 Stufen

Eigenschaften

• Farbe: Grau
• Form: Rechts
• Höhe: 1.1

Beschreibung by Topleiter.de

• Aluminium-Podesttreppe für das sichere Erreichen von Zwischenböden,-türen. o.ä
• Lieferung mit einseitigem Geländer (zweites Geländer sowie Stirngeländer gegen Aufpreis)
• Ab einer Steighöhe von 500mm sowie einem Luftspalt >200mm, zwischen Konstruktion und bauseitigem Objekt, ist gemäß DIN EN ISO 14122 an der entsprechenden Seite ein Geländer einzusetzen
• Podestgeländer (Höhe 1100mm) inkl. Fuß- und Knieleiste
• Podesttreppe oben mit Befestigungsschiene und unten  mit  2 Befestigungswinkeln unten (2 pro Holm)
• Podestlänge (A): 720mm;
• Podest lässt sich mit Podestverlängerung um jeweils 240mm bis max. 3120mm verlängern
• Lieferung in vormontierten Baugruppen
• Nicht nach DIN 1055 und DIN 18065 (Wohngebäude-Treppen) zugelassen
• Stufenbreite (B): 600 – 800 – 1000mm
• Stranggepresste Aluminiumprofile mit hohen Festigkeiten
• Gesamtbelastung 300kg (höhere Belastung auf Anfrage)
• Maximale Stufenbelastung 150kg
• Sonderabmessungen fertigen wir gerne auf Anfrage
• Die Fertigung erfolgt in Anlehnung an die DIN EN ISO 14122

Bitte beachten: als Zubehör erhältlich

• Die Dreieckkonsolen (ohne Befestigungsmat.) zur wandseitigen Auflage für verschiedene Stufenbreiten lieferbar
• Für Podestverlängerung: bitte kaufen Sie zusätzlich Verlängerung je nach Stufenbreite – E511600, E511800 oder E5111000
• Bei Podestverlängerung: bitte kaufen Sie zusätzlich Geländerverlängerung E512 (bei beidseitigem Geländer doppelt kaufen)
• Bei abweichendem Stufenbelag: bitte kaufen Sie zusätzlich den gewünschten Belag (pro Stufe einen Belag)
• Für Stirngeländer: Bitte kaufen Sie den Stirngeländer je nach Stufenbreite – 5119901, 5119902 oder 5119903

Bitte bei der Bestellung im Feld “Mitteilung an uns” unbedingt vermerken

• Die senkrechte Höhe ist auf Wunsch zu kürzen
• Die Podestlänge (A) ist auf Wunsch zu kürzen
• Geländer: links, rechts oder stirnseitig
• Austtieg wahlweise links,rechts oder stirnseitig

Stufenbelag

• Standardmäßige Ausführung: Alu gerieft
• Auf Wunsch: Stahl Gitterrost, Stahl Lochblech, Alu Gitterost oder Alu Lochblech
• Bitte beachten Sie: Die gewünschte Stufenanzahl erfordert die gleiche Anzahl an Stufenbelag!



Stufenanzahl	4	5	6	7	8	9	10	11	12	13	14	15	16
Senkrechte Höhe E (m)	1,00	1,25	1,50	1,75	2,00	2,25	2,50	2,75	3,00	3,25	3,50	3,75	4,00
Ausladung D (mm)	1257	1402	1546	1690	1835	1979	2123	2268	2412	2556	2701	2845	2989
Artikelnummer
600mm Stufenbreite B	5116104	5116105	5116106	5116107	5116108	5116109	5116110	5116111	5116112	5116113	5116114	5116115	5116116
800mm Stufenbreite B	5116204	5116205	5116206	5116207	5116208	5116209	5116210	5116211	5116212	5116213	5116214	5116215	5116216
1000mm Stufenbreite B	5116304	5116305	5116306	5116307	5116308	5116309	5116310	5116311	5116312	5116313	5116314	5116315	5116316
