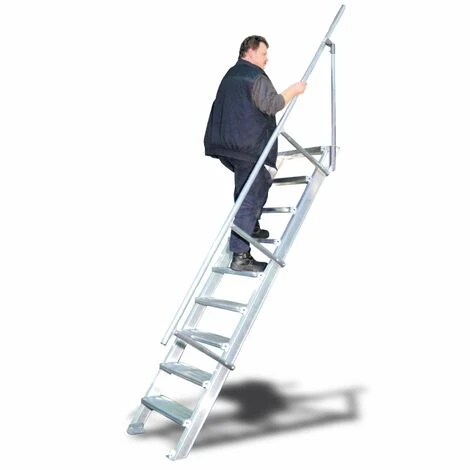

Euroline 510 Treppe 60° 1000mm Stufenbreite 4 Stufen

Eigenschaften

• Material: Metall
• Farbe: Grau
• Form: Rechts

Beschreibung by Topleiter.de

• Aluminium-Treppen für individuelle Lösungen
• Lieferung mit einseitigem Treppengeländer (zweites Geländer gegen Aufpreis)
• Ab einer Steighöhe von 500mm sowie einem Luftspalt >200mm, zwischen Konstruktion und bauseitigem Objekt, ist gemäß DIN EN ISO 14122 an der entsprechenden Seite ein Geländer einzusetzen
• Treppe unten mit 2 Bodenbefestigungswinkeln
• Lieferung in vormontierten Baugruppen
• Stufenbreite (B): 600 – 800 – 1000mm
• Nicht nach DIN 1055 und DIN 18065 (Wohngebäude-Treppen) zugelassen
• Stranggepresste Aluminiumprofile mit hohen Festigkeiten
• Gesamtbelastung 300kg (höhere Belastung auf Anfrage)
• Maximale Stufenbelastung 150kg
• Geländer aus Aluminiumrohr (Ø=40mm)
• Sonderabmessungen fertigen wir gerne auf Anfrage
• Die Fertigung erfolgt in Anlehnung an die DIN EN ISO 14122

Bitte bei der Bestellung im Feld “Mitteilung an uns” unbedingt vermerken

• Die senkrechte Höhe ist auf Wunsch zu kürzen
• Befestigungsmöglichkeiten: Auflegewinkel oder stirnseitige Befestigungsschiene
• Geländer: links oder rechts

Stufenbelag

• Standardmäßige Ausführung: Alu gerieft
• Auf Wunsch: Stahl Gitterrost, Stahl Lochblech, Alu Gitterost oder Alu Lochblech
• Bitte beachten Sie: Die gewünschte Stufenanzahl erfordert die gleiche Anzahl an Stufenbelag!



Stufenanzahl	4	5	6	7	8	9	10	11	12	13	14	15	16
Senkrechte Höhe E (m)	1,00	1,25	1,50	1,75	2,00	2,25	2,50	2,75	3,00	3,25	3,50	3,75	4,00
Ausladung D (m)	0,68	0,83	0,97	1,,12	1,26	1,40	1,55	1,69	1,84	1,98	2,13	2,27	2,41
Artikelnummer
600mm Stufenbreite	5106104	5106105	5106106	5106107	5106108	5106109	5106110	5106111	5106112	5106113	5106114	5106115	5106116
800mm Stufenbreite	5106204	5106205	5106206	5106207	5106208	5106209	5106210	5106211	5106212	5106213	5106214	5106215	5106216
1000mm Stufenbreite	5106304	5106305	5106306	5106307	5106308	5106309	5106310	5106311	5106312	5106313	5106314	5106315	5106316
