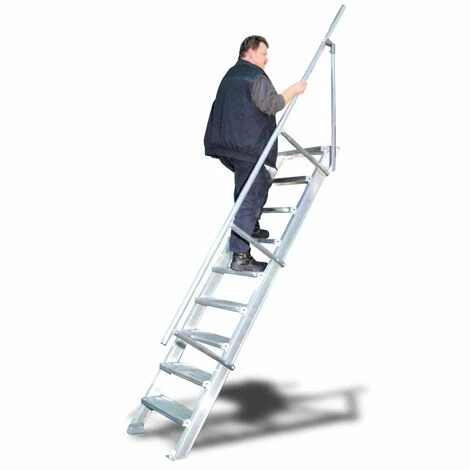

Euroline 510 Treppe 45° 1000mm Stufenbreite 15 Stufen

Eigenschaften

• Material: Metall
• Farbe: Grau
• Form: Rechts
• Höhe: 1.0

Beschreibung by Topleiter.de

• Aluminium-Treppen für individuelle Lösungen
• Lieferung mit einseitigem Treppengeländer (zweites Geländer gegen Aufpreis)
• Treppengeländer inkl. Knieleiste
• Geländer aus Aluminiumrohr (Ø=40mm)
• Ab einer Steighöhe von 500mm sowie einem Luftspalt >200mm, zwischen Konstruktion und bauseitigem Objekt, ist gemäß DIN EN ISO 14122 an der entsprechenden Seite ein Geländer einzusetzen
• Treppe unten mit 2 Bodenbefestigungswinkeln
• Lieferung in vormontierten Baugruppen
• Stufenbreite (B): 600 – 800 – 1000mm
• Nicht nach DIN 1055 und DIN 18065 (Wohngebäude-Treppen) zugelassen
• Stranggepresste Aluminiumprofile mit hohen Festigkeiten
• Gesamtbelastung 300kg (höhere Belastung auf Anfrage)
• Maximale Stufenbelastung 150kg
• Sonderabmessungen fertigen wir gerne auf Anfrage
• Die Fertigung erfolgt in Anlehnung an die DIN EN ISO 14122

Bitte bei der Bestellung im Feld “Mitteilung an uns” unbedingt vermerken

• Die senkrechte Höhe ist auf Wunsch zu kürzen
• Befestigungsmöglichkeiten: Auflegewinkel oder stirnseitige Befestigungsschiene
• Geländer: links oder rechts

Stufenbelag

• Standardmäßige Ausführung: Alu gerieft
• Auf Wunsch: Stahl Gitterrost, Stahl Lochblech, Alu Gitterost oder Alu Lochblech
• Bitte beachten Sie: Die gewünschte Stufenanzahl erfordert die gleiche Anzahl an Stufenbelag!

Stufenanzahl	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
Senkrechte Höhe E (m)	0,88	1,10	1,32	1,54	1,76	1,98	2,20	2,42	2,64	2,86	3,08	3,30	3,52	3,74	3,96
Ausladung D (m)	1,01	1,23	1,45	1,67	1,89	2,11	2,33	2,55	2,77	2,99	3,21	3,43	3,65	3,87	4,09
Artikelnummern
600mm Stufenbreite	5104104	5104105	5104106	5104107	5104108	5104109	5104110	5104111	5104112	5104113	5104114	5104115	5104116	5104117	5104118
800mm Stufenbreite	5104204	5104205	5104206	5104207	5104208	5104209	5104210	5104211	5104212	5104213	5104214	5104215	5104216	5104217	5104218
1000mm Stufenbreite	5104304	5104305	5104306	5104307	5104308	5104309	5104310	5104311	5104312	5104313	5104314	5104315	5104316	5104317	5104318
